W2030微電腦溫度控制器

一、使用說明

1、按說明書接好供電和負載，注意切勿超壓和過載使用！

2、★設定模式，按住 Set 5 秒會顯示 P0 再按 Set 進入調為 H 加熱模式/C 制冷模式

3、★設定所需溫度，按一次 Set 屏幕閃爍 按上下鍵直接設定所需溫度

4、Rst 是確認鍵，長按此鍵可實現開關機功能

二、技術參數

控溫范圍：-30~999℃ 分 辨 率：1℃

測溫精度：0.3%FS 控溫精度：1.0 ℃ 刷新頻率：2 次/秒

輸入電源：12V -24V -220V 可選（見購買參數） 測量輸入：K 型熱電偶 L=1 米

輸出類型：1 路 10A 控溫輸出+1 路 10A 高溫報警輸出環境要求：-30~60℃ 濕度 20%-85%

整機尺寸：77*35*88mm 開孔尺寸：70.5*29mm

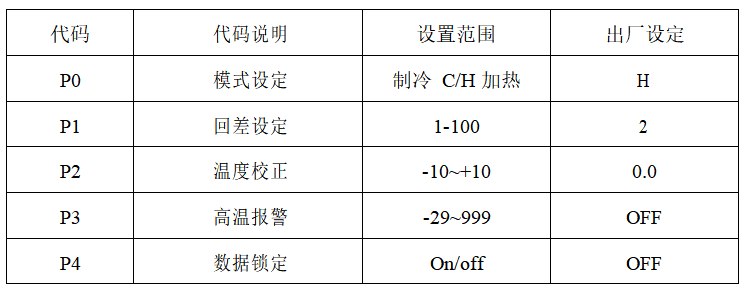

三、參數功能說明

長按 Set 5 秒可進入內部參數設定，按上下 切換 P0...P4 按 Rst 確認返回

P0 制冷、加熱模式

高溫啟動為制冷模式請?jiān)O(shè)置為 C

常見為設備過熱時啟動風扇散熱，如散熱器溫度超過多少度時啟動風扇散熱，也就是散熱為制冷模式

低溫啟動為加熱模式請?jiān)O(shè)置為 H

常見為為某種物體加熱，例如給孵化到 37 度停止，或者取暖加熱到 30 度停止，或者燒水到 100 度停止都是為加熱模式

P1 回差設定

加熱模式（H）下：測量值≤設定值－回差 啟動輸出加熱到設定值停止制冷模式（C）下：測量值≥設定值＋回差 啟動輸出制冷到設定值停止P2 溫度校正

當測量溫度和標準溫度有偏差時，可以使用此功能校正，校正后的溫度=校正前的溫度+校正值

P3 高溫報警

當測量值大于此值屏幕溫度閃爍并滴滴聲報警，同時強制斷開控溫，輸出高溫報警閉  合信號提醒用戶采取措施

注意輸出為繼電器閉合信號，可將報警電源串聯在輸出上即可

P4 數據鎖功能

開啟數據鎖，可以保持當前設定不被改動，此時設置溫度和功能都無效，如需修改，  需關閉數據鎖功能

四、使用說明

請按線路圖連接好供電，并將制冷或加熱按圖示連接

根據需要進入內部設定選擇加熱（長按 Set 進入 P0 選擇 H）或者制冷（長按 Set 進入

P0 選擇 C）模式

設定停止溫度方法：按一次 Set 屏幕閃爍，按上下設定所需溫度，按 Rst 確認返回面板的 OUT 指示燈，常亮表示輸出

數碼管：顯示 HHH 為傳感器開路；屏幕溫度閃爍為高溫報警且蜂鳴器提示

五、配套附件（已安裝好）

溫度傳感器 1 條/塑殼支架 2 個/防水后蓋擋板 1 個/說明書 1 份

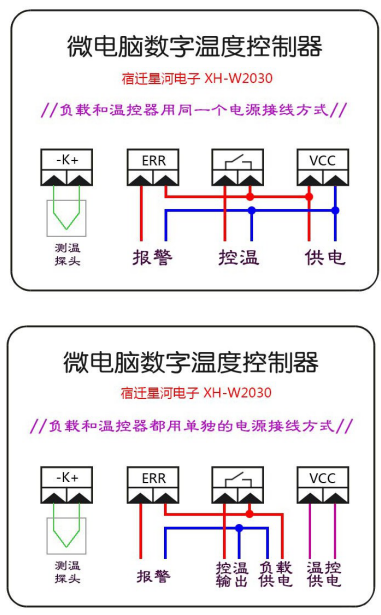

六、線路接線

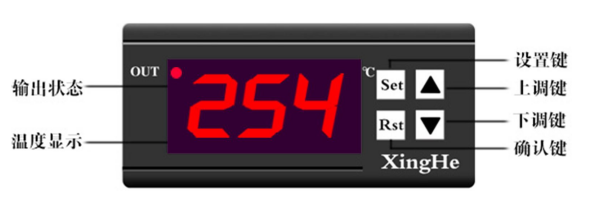

七、面板說明

八、接線注意事項

1、輸入端接電源，根據供電類型供電切勿超出范圍

2、輸出端接負載，端子上帶圈的為同名端

3、設定制冷或者加熱，按一次 SET 上下設定所需溫度

九、安裝使用注意事項

★ 使用前請先仔細閱讀產品說明書，務必區分好個接觸點的功能，所接負載功率切勿超過額定觸點容量（超過要接大繼電器或者交流接觸器）

★ 請將溫控器牢固安裝于穩定的地方，避免碰撞，防潮防水，并且遠離磁場

★ 為防止高頻干擾，傳感器的線請勿于供電線綁扎在一起，供電線不低于 1 平方

★ 如果溫控器受到干擾，請關機重新啟動

★ 非專業人員請勿私自拆開溫控器，如有故障或者使用疑問請聯系本公司

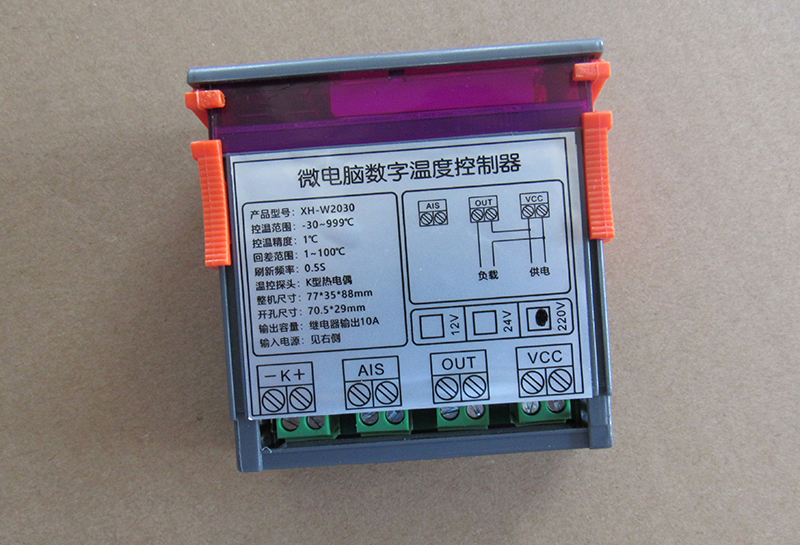

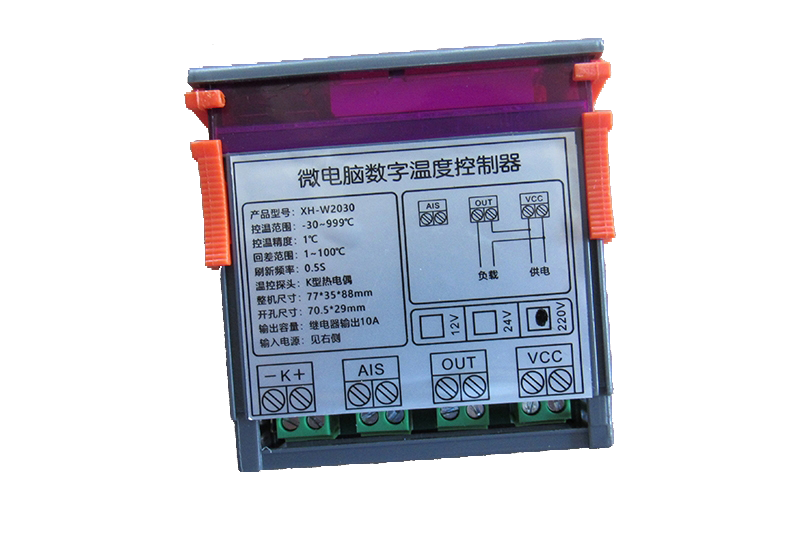

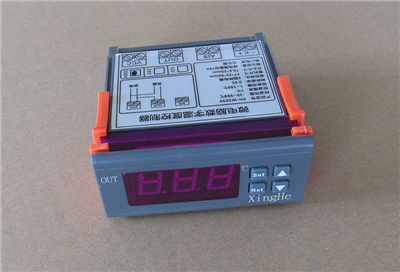

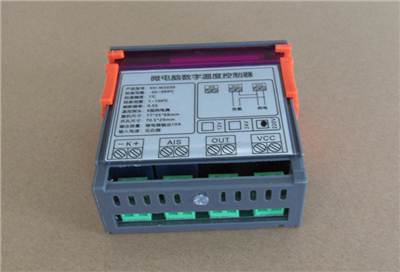

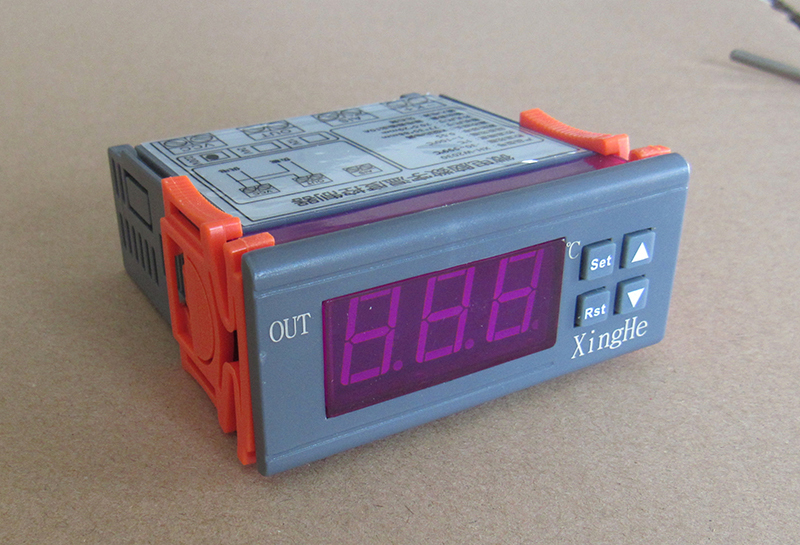

產品展示：
